BK 모듈식 프로그래밍 전자부하 MDL 시리즈!

BK 모듈식 프로그래밍 전자부하  MDL 시리즈!

MDL_datasheet.pdf

4.33MB

 MDL시리즈는 다중 채널 모듈식 프로그래밍 가능한 전자부하 시스템입니다. 200W ~600W범위의 프로그래밍 가능한 DC 부하의 7가지 다른 모듈은  다른 모듈 사용자에게 다중  출력 AC/DC 전원 공급장치에서 배터리, 연료전지 및 광전지 어레이에 이르기까지 광범위한 전우너을 테스트 할 수 있는 유연성을 제공합니다.

메인프레임에는 최대 2400W (확장시 4800W)의 모든 모듈 구색으로 구성할 수 있는 4개의 슬롯을 제공합니다. MLD 시리즈의 고성능 전자부하 모듈은 정전류(CC) ,정전압(CV), 정저항(CR) 정전력(CW) 및  정임피던스(CZ) 모드에서 작동할 수 있습니다.



> MDL 시리즈  특징

 * 모듈은 0~500V, 0~120A의 넓은  전압 및 전류 범위를 제공합니다.

 * 메인프레임 확장시 최대 4개 모듈 / 8개 채널 또는 8개모듈 / 16개 채널 지원

 * 최대 25kHz 의 과도모드

 * 동기 부하 켜기.끄기 기능

 * CC모드에서  조정 가능한 슬루율

 * USBTMC/SCPI 프로토콜을  지원하는 표준 LAN, USB 및 RS-232인터페이스

 * 단락 테스트

 * 내장 16비트 분해능 전압 및 전류 측정( 0.1mV, 0.01mA)

 * 전선의 전압 강하 효과를 보상하는 원격 전압 감지

 * 고전류 애플리케이션을 위해 병렬 모드에서 동일한 모듈 작동

 *  OVP, OCP,OPP, OTP 및 역전압 보호



> MDL 시리즈  재품 라인업

 * MDL002   : 메인프레임,  Max 2400W,

 * MDL200   : 200W,  80V, 40A, 1ch

 * MDL400   : 400W, 80V,  60A, 1ch

 * MDL305   : 300W, 500V,  20A,  1ch

 * MDL302   : 300W/300W, 80V,  45A,  2ch

 * MDL505   : 500W, 500V, 30A, 1ch

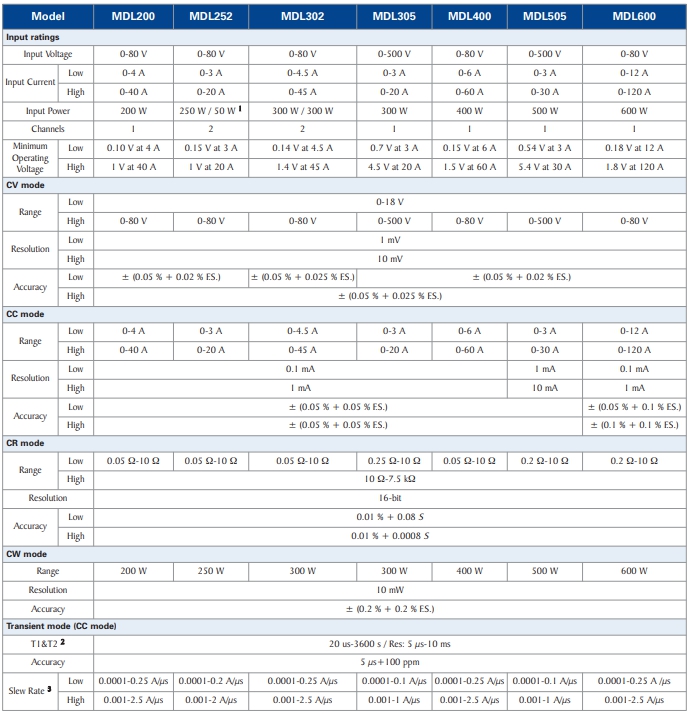

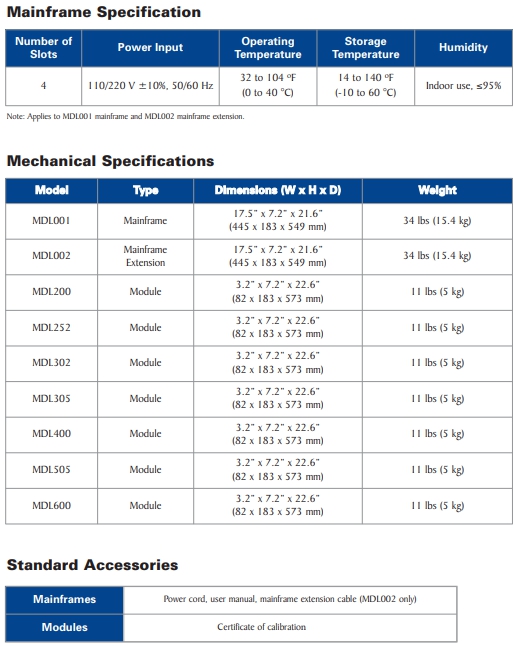

> MDL 시리즈  스펙

※ BK Precision 모듈식 전자부하 구입 문의는 아래 연락처로 문의 상담 부탁드립니다.
