벤치탑 LCR METER Model 890 시리즈!

벤치탑 LCR  METER  Model 890 시리즈!

894_895_datasheet.pdf

3.77MB

890시리즈 LCR미터는  DC 또는 20Hz ~ 500kHz 또는 1MHz에서 구성 요소 및 재료의 인덕턴스, 커패시턴스 및 저한을 측정할 수 있는 고정밀 LCR미터입니다. 본 LCR 미터는 유연한 AC 및 DC테스트 신호 구성을 제공합니다. AC 테스트 신호 전압은  5mVrms에서 2Vrms까지 가변적이며 AC 전류는 선택한 AC, 임피던스에 따라 최대 66.7mArms까지 조정 가능하며 DC 바이어스 신호를 추가할 수 있습니다., 생생한 4.3인치 TFT LCD는 BIN정렬비교기 결과와 함께 모든 측정 및 설정 값을 명확하게 볼 수 있으며 측정 값을 전체화면으로 확대하는 편리한 Zoom 기능을 제공합니다. 0.05%의 기본 정확도, 자동레벨제어(ALC) 개방/단락/부하보정 및 케이블 기리보정을 갖춘 이 미터는 , R&D 제조 및 품질 관리 애플리케이션을 위한 완벽한 장비입니다.

894 전면

894 후면

>  Model 890 시리즈 특징

 * 최대 2Vrms 까지 조정 가능한 AC 테스트 신호전압

 * 3가지 AC 전류 범위, 30ohm,50ohm 또는100ohm 내부 AC임피던스를 통해 선택가능

 * -5V ~ +5V/ -50mA ~ +50mA 범위에서 조정 가능한 내장  DC바이어스 소스

 * 최대 13ms/판독의 빠른 측정 속도를 통해 제조 처리량 증가

 * 주파수, AC 및 DC바이어스 전압/전류 레벨을 스위프하는 기능을 제공하는 201포인트 프로그래밍 가능 목록 스위프 기능

 * DUT에 인가되는 측저어 신호를 일정한 레벨로 유지하기위한 자동 레벨 제어

 * 테스트 신호 전압 및 전류 모니터링

 * 최대 10개의  빈 위치에서 구성 요소를 정렬하는 BIN 비교기 기능

 * 1미터 케이블 보상

 * 변압기 테스트 픽스처 및 kevin, 클립 테스트 리드 포함

 * 다양한 트리거 기능



> 890 시리즈 모델 라인업

 * Model 894  :  500kHz 모델

 * Model 895  :  1MHz  모델



>  890 시리즈 스펙

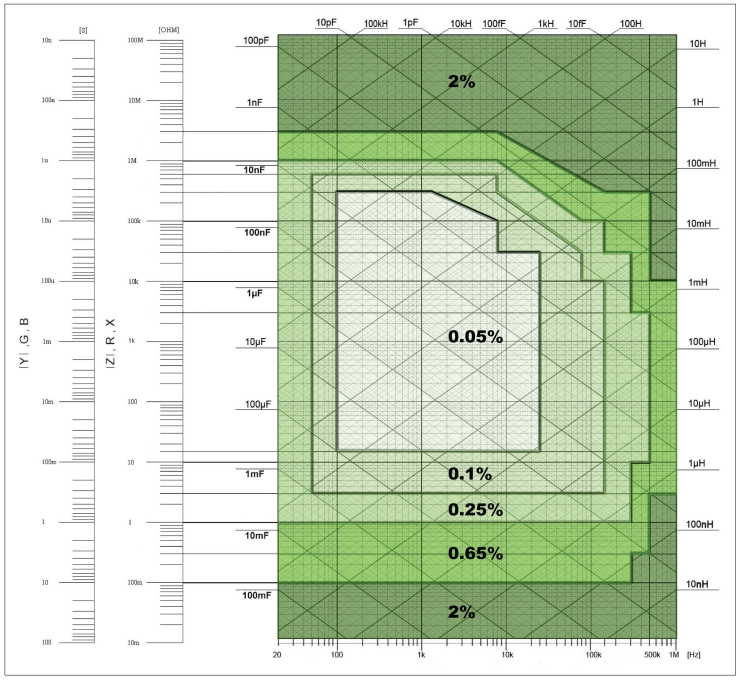

> 890시리즈 정확도



※ BK Precison  LCR Meter 890시리즈 구입 문의는 아래 연락처로 문의 상담 부탁드립니다.
