5kV 절연저항 시험기 S1-568 / S1-1068 / S1-1568 !

Megger 5kV 절연저항 시험기  S1-568 / S1-1068 / S1-1568 !

S1 데이타시트.pdf

0.25MB



S1-568 5kV 절연 저항 테스터는 전력 시설의 엄격한 요구 사항을 충족하도록 설계, 지정 및 테스트되었습니다. 견고한 고성능 절연 테스터일 뿐만 ​​아니라 S1-568은 극한의  노이즈 환경에서 정확한 절연 저항 측정을 수행할 수 있는 기능, 케이블 커패시턴스의 급속 충전, 편리함과 안전을 위한 원격 작동까지 제공합니다.

8mA의 동급 최고의 잡음 제거 기능(가장 유사한 기기의 두 배)과 4개의 사용자 선택 옵션이 있는 향상된 소프트웨어 필터링을 갖춘 Megger의 S1 시리즈 5kV, 10kV 및 15kV DC 절연 저항 테스터는 다음에서 신뢰할 수 있는 결과를 제공합니다. 고압 송전 및 배전 변전소를 포함하여 가장 가혹한 전기 환경에서도 사용할 수 있습니다.



>  절연저항계 S1-568  특징

 *  S1-568    :   5kV,  15TΩ, 6mA,  USB인터페이스, 원격제어, 온습도 저장, 6시간 사용

 *  S1-1068  : 10kV,  35TΩ, 6mA,  USB인터페이스, 원격제어, 온습도 저장, 4.5시간 사용

 *  S1-1568  : 15kV,  35TΩ, 6mA,  USB인터페이스, 원격제어, 온습도 저장, 4.5시간 사용



>  절연저항계 S1-568  특징

 * 전압범위 5kV, 주입전류 6mA
 * 저항측정범위 15TΩ

 * 765kV 변전소와 같은 시끄러운 환경에서 정확하고 안정적인 측정을 수행할 수 있는 입증된 기능
 * 고전압 전원 케이블과 같은 용량성 부하의 급속 충전
 * 원격 작동으로 높은 에너지 위치에서 추가 안전
 * 급속 충전 리튬 이온 배터리(IEC62133 충족)
 * AC 소스의 평평한 배터리로 작동
 * 열악한 환경에서 살아남을 수 있는 견고한 이중 케이스 디자인
 * 8mA 잡음 제거 및 4개의 필터.



>  시험별  측정 예

 * 절연케이블 절연시험 예



 * 고전압차단기 절연시험 예

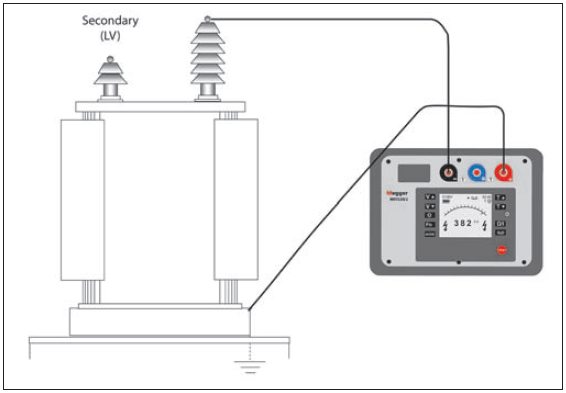

 * 변압기 절연 시험 예

 * 케이블 연결단자 시험

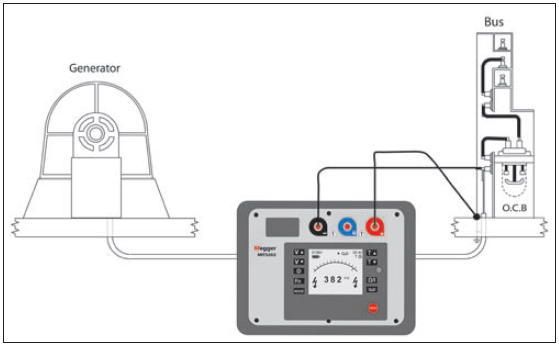

 *  AC 발전기 시험 예



※ 고전압 절연저항시험기 Megger  S1 시리즈 구입 문의는 아래 연락처로 문의 상담 부탁드립니다.
